概要

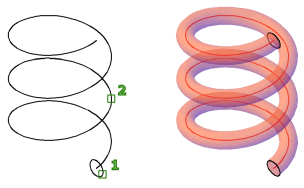

通过沿开放或闭合路径扫掠开放或闭合的平面曲线或非平面曲线（轮廓），创建实体或曲面。开放的曲线创建曲面，闭合的曲线创建实体或曲面（具体取决于指定的模式）。

创建扫掠实体或曲面时，可以使用下列对象和路径：

用于扫掠的对象

若要自动删除用于创建对象的原始几何图形，请使用 DELOBJ 系统变量。对于关联曲面，会忽略 DELOBJ 系统变量，且不会删除原始几何图形。

提示列表

将显示以下提示：

要扫掠的对象

指定要用作扫掠截面轮廓的对象。

扫掠路径

基于选择的对象指定扫掠路径。

模式

控制扫掠动作是创建实体还是创建曲面。会将曲面扫掠为 NURBS 曲面或程序曲面，具体取决于SURFACEMODELINGMODE 系统变量。

对齐

指定是否对齐轮廓以使其作为扫掠路径切向的法向。

注意如果轮廓与路径起点的切向不垂直（法线未指向路径起点的切向），则轮廓将自动对齐。出现对齐提示时输入 No 以避免该情况的发生。

基点

指定要扫掠对象的基点。

比例

指定比例因子以进行扫掠操作。从扫掠路径的开始到结束，比例因子将统一应用到扫掠的对象。

• 参照。通过拾取点或输入值来根据参照的长度缩放选定的对象。

扭曲

设置正被扫掠的对象的扭曲角度。扭曲角度指定沿扫掠路径全部长度的旋转量。

• 倾斜。指定将扫掠的曲线是否沿三维扫掠路径（三维多段线、样条曲线或螺旋）自然倾斜（旋转）。
