“多线编辑工具”对话框

命令 > M 命令 > MLEDIT >

“多线编辑工具”对话框

快速参考

请参见

修改多线

修改多线对象。

概要

该对话框将显示工具，并以四列显示样例图像。第一列控制交叉的多线，第二列控制 T 形相交的多线，第三列控制角点结合和顶点，第四列控制多线中的打断。

选项列表

将显示以下选项。

十字闭合

在两条多线之间创建闭合的十字交点。

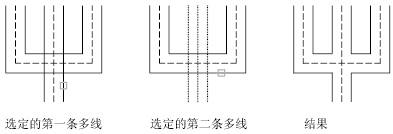

选择第一条多线: 选择前景多线
选择第二条多线: 选择相交多线
第一条多线: 编辑另一条多线。
放弃: 放弃闭合的十字交点。

十字打开

在两条多线之间创建打开的十字交点。打断将插入第一条多线的所有元素和第二条多线的外部元素。

选择第一条多线

选择一条多线。

放弃

放弃打开的十字交点。

第一条多线

十字合并

在两条多线之间创建合并的十字交点。选择多线的次序并不重要。

T 形闭合

在两条多线之间创建闭合的 T 形交点。将第一条多线修剪或延伸到与第二条多线的交点处。

T 形打开

在两条多线之间创建打开的 T 形交点。将第一条多线修剪或延伸到与第二条多线的交点处。

T 形合并

在两条多线之间创建合并的 T 形交点。将多线修剪或延伸到与另一条多线的交点处。

角点结合

在多线之间创建角点结合。将多线修剪或延伸到它们的交点处。

添加顶点

向多线上添加一个顶点。

选择多线: 选择一条多线
多线: 编辑另一条多线。再次显示“选择多线”提示。

放弃

删除顶点

从多线上删除一个顶点。

选择多线: 删除离选定点最近的顶点。

单个剪切

在选定多线元素中创建可见打断。

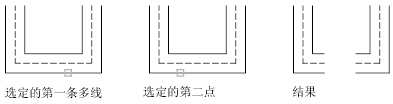

选择多线: 多线上的选择点用作第一个剪切点。
选择第二个点: 指定多线上的第二个剪切点。

全部剪切

创建穿过整条多线的可见打断。

全部接合

将已被剪切的多线线段重新接合起来。

选择多线: 多线上的选择点用作焊接起点。
选择第二个点。: 指定多线上的焊接端点。
